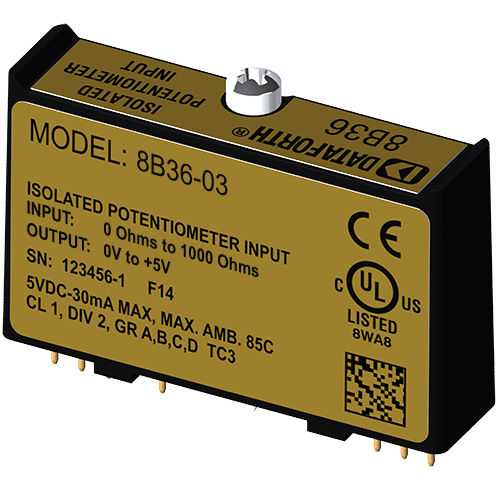

Módulo de processamento de sinais de entrada 8B36-03

para potenciômetro

os módulos 8B são uma solução óptima para monitorizar sinais de processos reais e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo de entrada 8B36 isola, filtra e amplifica um único canal de entrada de potenciómetro e fornece uma saída de tensão analógica. A excitação para o potenciómetro é fornecida através da utilização de duas fontes de corrente emparelhadas. Quando se utiliza uma ligação de 3 fios, este método permite que correntes iguais passem pelos cabos do sensor, cancelando os efeitos das resistências dos cabos. As correntes de excitação são pequenas (iguais ou inferiores a 0,25 mA), o que minimiza o auto-aquecimento do potenciómetro. A filtragem do sinal é realizada com um filtro de 3 pólos optimizado para resposta em tempo e frequência, que fornece 70dB de rejeição de modo normal a 60Hz. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros dois estão no lado do sistema. Um circuito de entrada especial no módulo 8B36 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 240VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e possuem um elevado nível de imunidade ao ruído ambiente.
