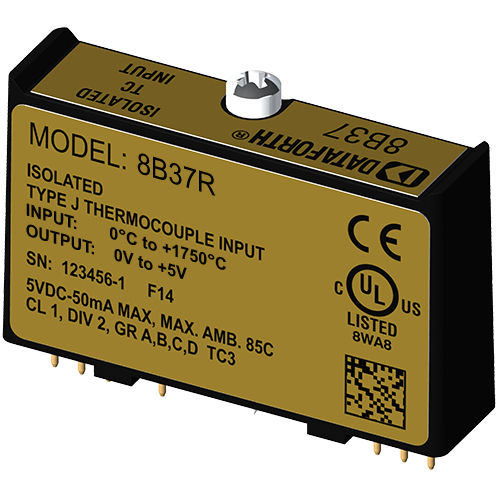

Módulo de processamento de sinais de entrada 8B37S

para termoparminiatura

os módulos 8B são uma solução ideal para monitorizar sinais de processos do mundo real e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B37 não linearizado isola, filtra e amplifica um único canal de entrada de temperatura de um sinal de entrada de termopar e fornece uma saída de tensão analógica. O 8B37 pode fazer interface com os tipos de termopar padrão da indústria J, K, T, R e S e tem um sinal de saída de 0 a +5V. Cada módulo é compensado por junção a frio para corrigir termopares parasitas formados pelo fio do termopar e terminais de parafuso no painel traseiro de montagem. A deteção de termopar aberto em escala superior é fornecida por uma resistência pull-up interna. A filtragem do sinal é realizada com um filtro de 3 pólos optimizado para resposta em tempo e frequência que fornece 70dB de rejeição de modo normal a 60Hz. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros dois estão no lado do sistema. Um circuito de entrada especial no módulo 8B37 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 240VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e possuem um elevado nível de imunidade ao ruído ambiente.
