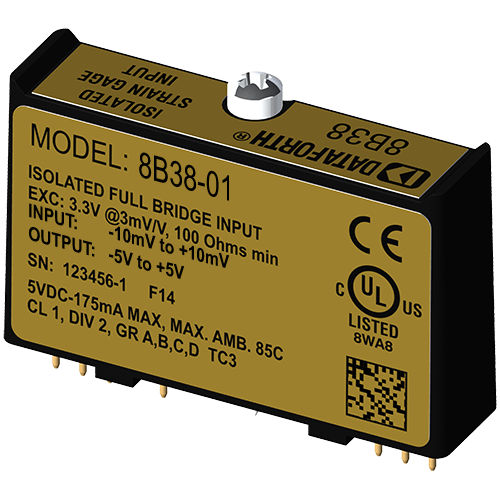

Módulo de processamento de sinais de entrada 8B38-01

para extensômetro

os módulos 8B são uma solução óptima para monitorizar sinais de processos reais e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B38 isola, filtra e amplifica um sinal de entrada de strain gage de ponte completa e fornece uma saída de tensão analógica. O 8B38 pode fazer interface com transdutores com uma resistência nominal de 100Ω a 2kΩ. A excitação da ponte é fornecida a partir do módulo com uma fonte estável de 10,00V ou 3,33V. Sensibilidades de escala completa de 2mV/V e 3mV/V são oferecidas como padrão. A filtragem do sinal é realizada com um filtro de 5 pólos optimizado para resposta em tempo e frequência que fornece 100 dB por década de rejeição de modo normal acima da frequência de corte do filtro. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros quatro estão no lado do sistema. Um circuito de entrada especial no módulo 8B38 fornece proteção contra ligação acidental de tensões de linha de alimentação até 240VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. O isolamento é fornecido por acoplamento de transformador para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e têm um elevado nível de imunidade ao ruído ambiente.
