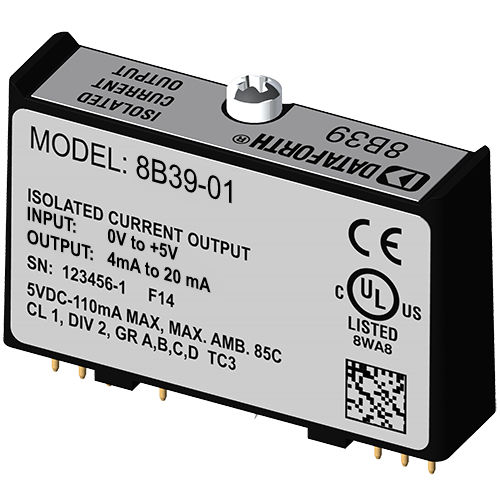

Módulo de processamento de sinais de saída 8B39-01

de corrente

os módulos 8B são uma solução óptima para monitorizar sinais de processos reais e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B39 aceita um sinal de entrada de uma fonte não isolada, depois isola, filtra e converte o sinal para uma saída analógica de corrente de processo. A filtragem do sinal é realizada com um filtro de 3 pólos optimizado para resposta em tempo e frequência que fornece 60dB por década de rejeição de modo normal acima de 100Hz. Um pólo deste filtro está no lado do sistema e os outros dois estão no lado do campo isolado. Um circuito de saída especial no módulo 8B39 fornece proteção contra ligação acidental de tensões de linha de alimentação até 40VAC contínuos. Os circuitos de pinça nos terminais de E/S e de alimentação protegem contra transientes nocivos. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e têm um elevado nível de imunidade ao ruído ambiente.
