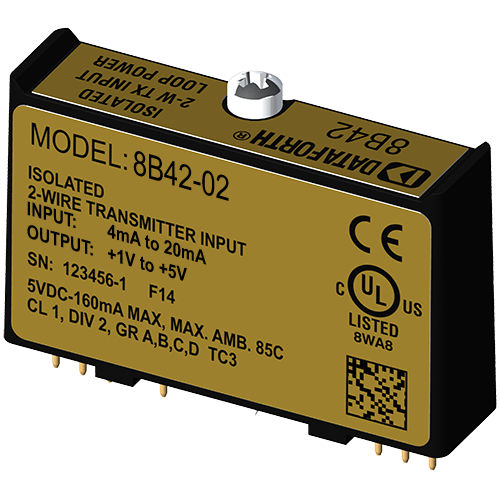

Módulo de processamento de sinais de entrada 8B42-02

de correntepara transmissorde 2 fios

os módulos 8B são uma solução óptima para monitorizar sinais de processos reais e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B42 fornece energia a um transmissor de corrente, depois isola, filtra e amplifica o sinal de entrada de corrente de processo resultante e fornece uma saída de tensão analógica. A conversão de corrente para tensão é efectuada internamente no módulo para garantir uma elevada precisão. A filtragem do sinal é efectuada com um filtro de 3 pólos optimizado para resposta em tempo e frequência que fornece 60 dB por década de rejeição de modo normal acima de 100 Hz. Um circuito de entrada especial no módulo 8B42 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 40VAC. Os circuitos de pinça nos terminais de E/S e de alimentação protegem contra transientes nocivos. O isolamento é fornecido por acoplamento de transformador para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e têm um elevado nível de imunidade ao ruído ambiente.
