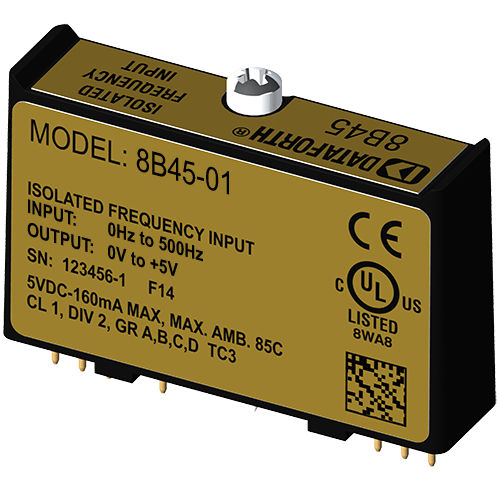

Módulo de processamento de sinais de entrada 8B45-01

de frequência

os módulos 8B são uma solução óptima para monitorizar sinais de processos do mundo real e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B45 isola e condiciona um sinal de entrada de frequência e fornece uma saída de tensão analógica. O sinal de entrada de frequência pode ser de nível TTL ou de passagem por zero com uma amplitude tão pequena como ±100mV. O circuito de entrada para cada tipo de sinal tem histerese incorporada para evitar que ruídos espúrios corrompam a saída do módulo. Os sinais TTL são aplicados aos terminais + e -, enquanto os sinais de passagem por zero são aplicados aos terminais +EXC e -. Consulte o diagrama de blocos abaixo. Está disponível uma excitação de 5V para utilização com sensores do tipo de captação magnética ou de fecho de contacto. A excitação está disponível no terminal -EXC com retorno no terminal -. Um circuito de entrada especial no módulo 8B45 fornece proteção contra a ligação acidental de tensões da linha de alimentação até 240VAC. Os circuitos de pinça nos terminais de E/S e de alimentação protegem contra transientes nocivos. O isolamento é fornecido por acoplamento ótico para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e possuem um elevado nível de imunidade ao ruído ambiente.
