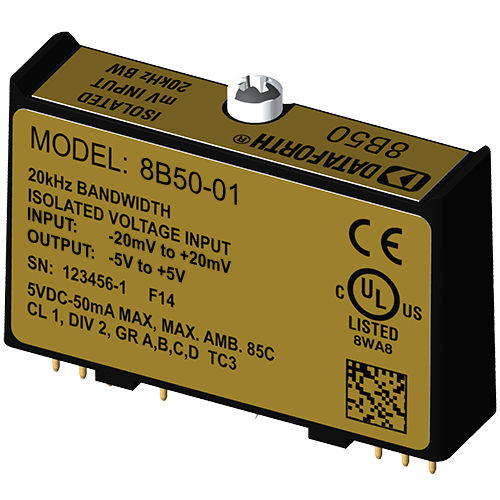

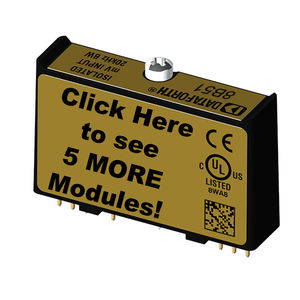

Módulo de processamento de sinais de entrada 8B50-01

de tensãode banda larga

os módulos 8B são uma solução óptima para monitorizar sinais de processos do mundo real e fornecer sinais de alto nível a um sistema de aquisição de dados. Cada módulo 8B50 ou 8B51 isola, filtra e amplifica um sinal de entrada de tensão e fornece uma saída de tensão analógica. A filtragem do sinal é realizada com um filtro de 5 pólos optimizado para resposta em tempo e frequência que fornece 100 dB por década de rejeição de modo normal acima de 20 kHz. Um pólo deste filtro está no lado do campo da barreira de isolamento para anti-aliasing, e os outros quatro estão no lado do sistema. Um circuito de entrada especial nos módulos 8B50 e 8B51 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 240VAC. Os circuitos de fixação nos terminais de E/S e de alimentação protegem contra transientes nocivos. O isolamento é fornecido por acoplamento ótico para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%. Os módulos foram concebidos para instalação em locais perigosos da Classe I, Divisão 2 e possuem um elevado nível de imunidade ao ruído ambiente.
