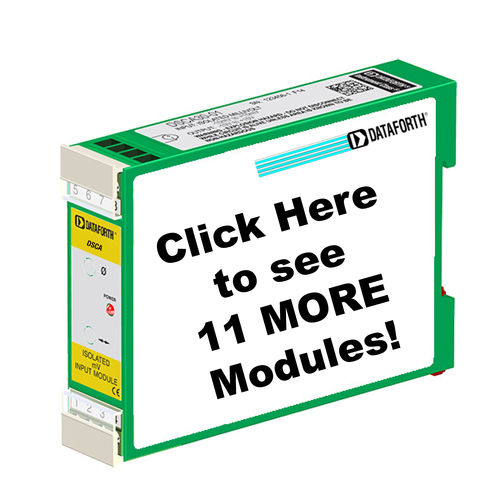

Módulo de processamento de sinais de entrada DSCA36-xx Series

para potenciômetroisoladopara trilho DIN

Cada módulo de entrada de potenciómetro DSCA36 fornece um único canal de entrada de potenciómetro que é filtrado, isolado, amplificado e convertido numa saída de tensão de alto nível. A filtragem do sinal é efectuada com um filtro de cinco pólos que proporciona 85dB de rejeição de modo normal a 60Hz e 80dB a 50Hz. Um pólo anti-aliasing está localizado no lado do campo da barreira de isolamento, e os outros quatro pólos estão no lado do sistema. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito chopper proprietário. O isolamento é fornecido pelo acoplamento do transformador, mais uma vez usando uma técnica proprietária para suprimir a transmissão de picos ou surtos de modo comum. A excitação do potenciómetro é fornecida a partir do módulo utilizando uma fonte de corrente de precisão. A compensação do fio é conseguida através da correspondência de dois percursos de corrente, o que cancela os efeitos da resistência do fio. A corrente de excitação é pequena (aprox. 0,25 mA), o que minimiza o auto-aquecimento do sensor. A saída do módulo é de tensão ou de corrente. Para os modelos de saída de corrente, é fornecida uma alimentação de circuito dedicada no terminal 3 (+OUT) com o retorno do circuito localizado no terminal 4 (-OUT). A carga do lado do sistema pode ser flutuante ou ligada à terra. Os circuitos de entrada especiais fornecem proteção contra a ligação acidental de tensões da linha de alimentação até 240 VCA e contra eventos transitórios, conforme definido pela norma ANSI/ IEEE C37.90.1. Os circuitos de proteção também estão presentes nos terminais de saída de sinal e de entrada de energia para proteger contra eventos transitórios e inversão de energia. As linhas de sinal e de alimentação são fixadas ao módulo utilizando terminais de parafuso que se encontram em blocos de terminais encaixáveis para facilitar a montagem e reconfiguração do sistema.
