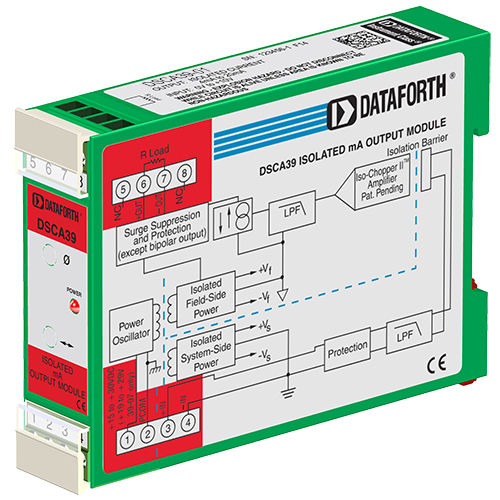

Módulo de processamento de sinais de saída DSCA39-01

de correnteisoladopara trilho DIN

Cada módulo de saída de corrente DSCA39 fornece um único canal de saída analógica. O sinal de entrada é tamponado, isolado, filtrado e convertido numa saída de corrente unipolar ou bipolar. A filtragem do sinal é efectuada com um filtro de cinco pólos que fornece 100dB por década de atenuação acima de 1kHz. Um pólo anti-aliasing está localizado no lado do sistema da barreira de isolamento, e os outros quatro pólos estão no lado do campo. Após a filtragem inicial do lado do sistema, o sinal de entrada é cortado por um circuito chopper proprietário. O isolamento é fornecido pelo acoplamento do transformador, mais uma vez usando uma técnica proprietária para suprimir a transmissão de picos ou surtos de modo comum. Os circuitos de saída especiais fornecem proteção contra a ligação acidental de tensões da linha de alimentação até 240 VCA e contra eventos transitórios, tal como definido pela norma ANSI/IEEE C37.90.1. Os circuitos de proteção também estão presentes nos terminais de entrada de sinal e de entrada de energia para proteger contra eventos transitórios e inversão de energia. As linhas de sinal e de alimentação são fixadas ao módulo utilizando terminais de parafuso que se encontram em blocos de terminais encaixáveis para facilitar a montagem e reconfiguração do sistema. Os módulos têm uma excelente estabilidade ao longo do tempo e não requerem recalibração, no entanto, as definições de zero e de amplitude são ajustáveis até ±5% para acomodar situações em que é necessário um ajuste fino. Os ajustes são efectuados através de potenciómetros localizados sob a etiqueta do painel frontal e não são interactivos para facilitar a utilização.
