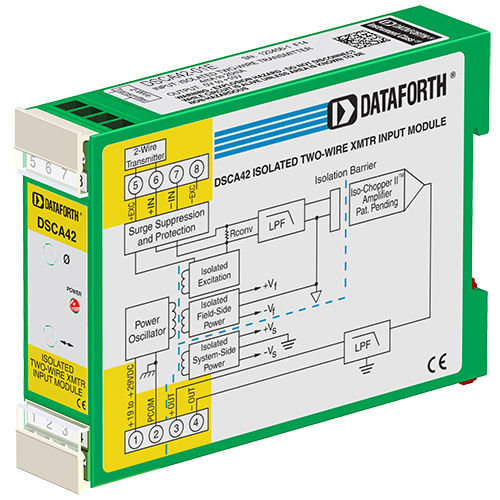

Módulo de processamento de sinais de entrada DSCA42-01E

de correntepara transmissorisolado

Cada módulo de interface de transmissor de 2 fios DSCA42 fornece um único canal de entrada de corrente de processo de 4 a 20 mA que é filtrado, isolado, amplificado e convertido numa saída de tensão de alto nível. É fornecida uma fonte de alimentação isolada de 24V para alimentar o transmissor de 2 fios. A filtragem do sinal é realizada com um filtro de cinco pólos que é optimizado para resposta em degrau. Um pólo anti-aliasing está localizado no lado do campo da barreira de isolamento, e os outros quatro pólos estão no lado do sistema. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito chopper patenteado. O isolamento é fornecido pelo acoplamento do transformador, mais uma vez usando uma técnica proprietária para suprimir a transmissão de picos ou surtos de modo comum. A saída do módulo é de tensão ou de corrente. Para os modelos de saída de corrente, é fornecida uma alimentação de circuito dedicada no terminal 3 (+OUT) com o retorno do circuito localizado no terminal 4 (-OUT). A carga do lado do sistema pode ser flutuante ou ligada à terra. Os circuitos de entrada especiais fornecem proteção contra a ligação acidental de tensões da linha de alimentação até 240 VCA e contra eventos transitórios, conforme definido pela norma ANSI/ IEEE C37.90.1. Os circuitos de proteção também estão presentes nos terminais de saída de sinal e de entrada de energia para proteger contra eventos transitórios e inversão de energia. As linhas de sinal e de alimentação são fixadas ao módulo utilizando terminais de parafuso que se encontram em blocos de terminais encaixáveis para facilitar a montagem e reconfiguração do sistema.
