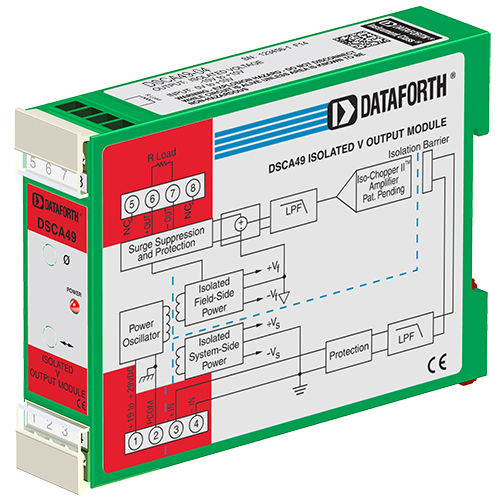

Módulo de processamento de sinais de saída DSCA49-04

de tensãoisoladopara trilho DIN

Cada módulo de saída de tensão DSCA49 fornece um único canal de saída analógica. O sinal de entrada é tamponado, isolado, filtrado e convertido numa saída de tensão. A filtragem do sinal é efectuada com um filtro de cinco pólos que fornece 100dB por década de atenuação acima de 1kHz. Um pólo anti-aliasing está localizado no lado do sistema da barreira de isolamento, e os outros quatro pólos estão no lado do campo. Após a filtragem inicial do lado do sistema, o sinal de entrada é cortado por um circuito chopper proprietário. O isolamento é fornecido pelo acoplamento do transformador, mais uma vez usando uma técnica proprietária para suprimir a transmissão de picos ou surtos de modo comum. Os circuitos de saída especiais fornecem proteção contra a ligação acidental de tensões da linha de alimentação até 240 VCA e contra eventos transitórios, tal como definido pela norma ANSI/IEEE C37.90.1. Os circuitos de proteção também estão presentes nos terminais de entrada de sinal e de entrada de energia para proteger contra eventos transitórios e inversão de energia. As linhas de sinal e de alimentação são fixadas ao módulo utilizando terminais de parafuso que se encontram em blocos de terminais encaixáveis para facilitar a montagem e reconfiguração do sistema.
