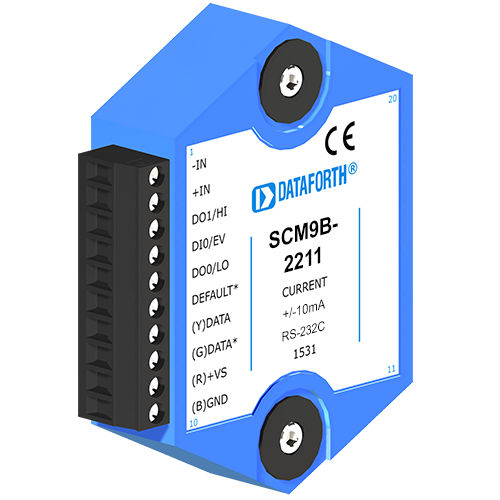

Módulo de processamento de sinais de sensor para computador SCM9B-2211

com entradas analógicasde corrente

Os módulos SCM9B-1000/2000 Sensor-to-Computer são uma família de soluções completas concebidas para sistemas de aquisição de dados baseados em computadores pessoais e outros equipamentos baseados em processadores com portas de E/S de série padrão. Os módulos convertem sinais de entrada analógicos em unidades de engenharia e transmitem em formato ASCII para qualquer host com portas RS-485 ou RS-232C padrão. Estes módulos podem medir temperatura, pressão, tensão, corrente e vários tipos de sinais digitais. Os módulos permitem a ligação direta a uma grande variedade de sensores e efectuam todo o condicionamento do sinal, escalonamento, linearização e conversão para unidades de engenharia. Cada módulo também fornece linhas de E/S digitais para controlar dispositivos através de relés de estado sólido ou sinais TTL. Estas linhas de E/S digitais, juntamente com a capacidade de definição de limites incorporada, fornecem saídas de alarme e de controlo. Os módulos não contêm potenciómetros ou interruptores a ajustar. Caraterísticas como endereço, taxa de dados, paridade, alarmes, eco, etc. são selecionáveis utilizando comandos simples através da porta de comunicações - sem necessidade de acesso ao módulo. As selecções são armazenadas em EEPROM não volátil que mantém os dados mesmo depois de a alimentação ser desligada. A série 2000 é uma versão melhorada da série 1000 de interfaces de sensores. A série 2000 permite ao utilizador escalar os dados de saída em quaisquer unidades de engenharia desejadas. A série 2000 também oferece a capacidade de programar funções de transferência não lineares. Esta funcionalidade pode ser utilizada para linearizar sensores não normalizados ou para fornecer saídas em unidades de engenharia que são funções não lineares da entrada.
