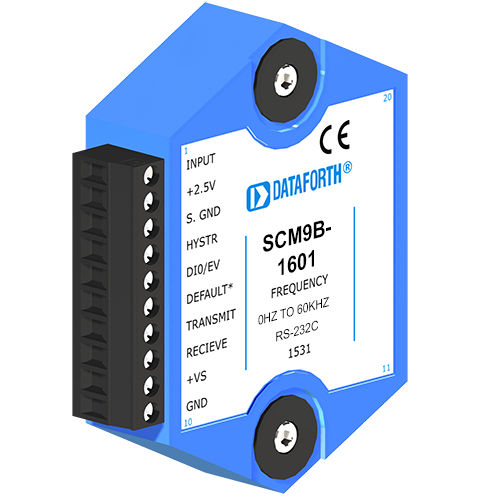

Módulo de processamento de sinais de entrada SCM9B-1601

de frequênciade sensor para computador

Os módulos SCM9B-1000/2000 Sensor-to-Computer são uma família de soluções completas concebidas para sistemas de aquisição de dados baseados em computadores pessoais e outros equipamentos baseados em processadores com portas de E/S de série padrão. Os módulos convertem sinais de entrada analógicos em unidades de engenharia e transmitem em formato ASCII para qualquer host com portas RS-485 ou RS-232C padrão. Estes módulos podem medir temperatura, pressão, tensão, corrente e vários tipos de sinais digitais. Os módulos permitem a ligação direta a uma grande variedade de sensores e efectuam todo o condicionamento do sinal, escalonamento, linearização e conversão para unidades de engenharia. Cada módulo também fornece linhas de E/S digitais para controlar dispositivos através de relés de estado sólido ou sinais TTL. Estas linhas de E/S digitais, juntamente com a capacidade de definição de limites incorporada, fornecem saídas de alarme e de controlo. Os módulos não contêm potenciómetros ou interruptores a ajustar. Caraterísticas como endereço, taxa de dados, paridade, alarmes, eco, etc. são selecionáveis utilizando comandos simples através da porta de comunicações - sem necessidade de acesso ao módulo. As selecções são armazenadas em EEPROM não volátil que mantém os dados mesmo depois de a alimentação ser desligada.
