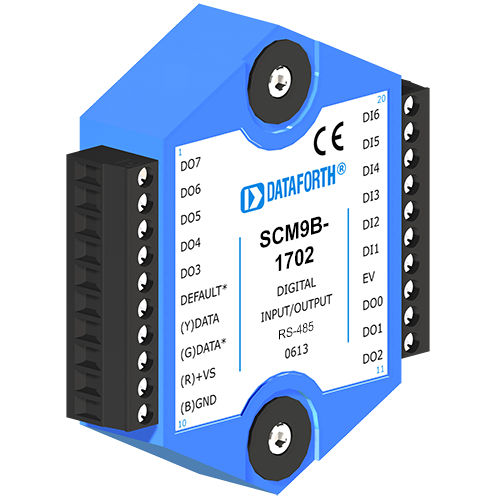

Módulo de processamento de sinais de sensor para computador SCM9B-1702

com entradas digitaissaídas digitais

A interface de E/S digital SCM9B-H1750/H1770 foi concebida para expandir a capacidade de E/S remota da série de módulos SCM9B-1700. Os comandos são comunicados através de ligações RS-232 ou RS-485 a partir de qualquer porta de E/S série padrão de computadores ou modems. O conjunto de comandos para as placas da série H1700 é idêntico ao dos módulos da série 1700. O H1750 foi concebido para estabelecer uma interface direta com um bastidor de relés de estado sólido de 16 ou 24 canais, padrão da indústria (números de peça Dataforth SCMD-PB16 ou SCMD-PB24). O H1770 ligar-se-á a um máximo de quatro bastidores de 16 canais (SCMD-PB16). Tal como acontece com os módulos SCM9B, até 124 placas podem ser multiponto usando comunicações RS-485 e repetidores SCM9B-A1000. Os canais de E/S podem ser configurados para serem entradas ou saídas em qualquer combinação designada pelo utilizador. A configuração de entrada/saída pode ser alterada em qualquer altura através da porta de comunicações. As atribuições de E/S são guardadas em memória não volátil e são automaticamente carregadas quando a unidade é ligada. Todas as placas são fornecidas com fichas de bornes de parafuso ou conectores de fita e material de montagem.
