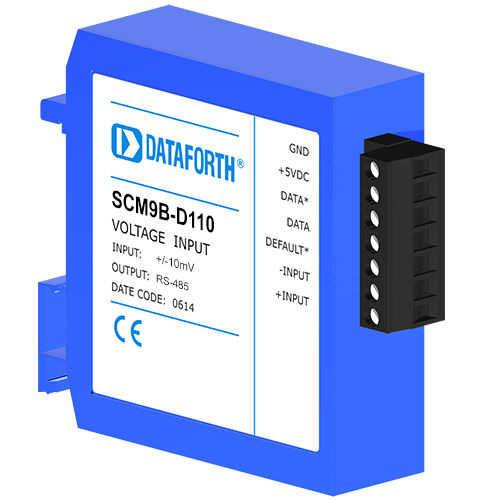

Módulo de processamento de sinais para trilho DIN SCM9B-D110

de entradade tensãode sensor para computador

Os módulos de sensor para computador SCM9B-D100 são uma família de módulos de aquisição de dados que convertem sinais de entrada analógicos em dados digitais e os transmitem via RS-485 para um controlador que pode ser um computador ou outro equipamento baseado em processador. Os módulos podem medir sinais de temperatura, pressão, tensão, corrente, entrada digital ou saída digital. Os módulos permitem a ligação direta a uma grande variedade de sensores e efectuam todo o condicionamento do sinal, escalonamento, linearização e conversão para valores de dados ASCII linearizados ou valores de dados Modbus RTU. Caraterísticas como endereço, taxa de dados, paridade, eco, etc., são selecionáveis utilizando comandos simples através da porta RS-485. As selecções são armazenadas em EEPROM não volátil que mantém os dados mesmo depois de a alimentação ser desligada. Os dados são adquiridos por canal, pelo que só compra os canais de que necessita. Os módulos podem ser misturados e combinados para se adaptarem à sua aplicação. Podem ser colocados à distância do anfitrião e uns dos outros. É possível ligar até 247 módulos num par de fios torcidos utilizando RS-485 com repetidores. Todos os módulos são fornecidos com conectores de ficha de terminal de parafuso. Os conectores permitem a expansão, reconfiguração ou reparação do sistema sem perturbar a cablagem de campo.
