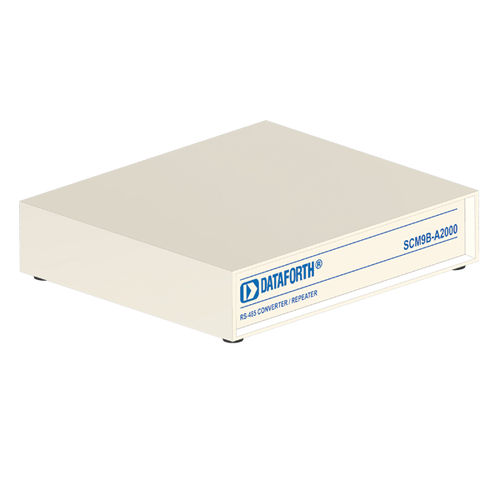

Conversor de sinal repetidor SCM9B-A2000

RS-232RS485

As caixas conversoras das séries A1000 e A2000 convertem os níveis de sinal de comunicação RS-232 para os sinais eléctricos corretos exigidos pelo RS-485. O padrão de comunicação RS-485 é recomendado quando muitos módulos SCM9B, ou outros dispositivos endereçáveis, devem ser conectados a um computador host em longas distâncias. Os conversores A1000 e A2000 permitem comprimentos de barramento de comunicações de até 4.000 pés e taxas de dados de até 115kbps usando um par trançado de fios. O padrão RS-485 permite dados bidirecionais no mesmo par de fios. Portanto, é necessário algum meio de arbitrar a direção dos dados. O A1000 e o A2000 controlam automaticamente a direção do barramento sem sinais externos de handshaking do host. O software anfitrião escrito para RS-232 half-duplex pode ser utilizado sem modificações, o controlo do bus RS-485 é completamente transparente para o utilizador. O A1000 e o A2000 também podem funcionar como repetidores para RS-485. Os repetidores são necessários para aumentar o comprimento do barramento de comunicações ou para permitir que mais de 32 dispositivos RS-485 sejam conectados a um barramento de comunicações. Um repetidor simplesmente reamplifica, ou aumenta, os sinais RS-485 existentes transmitidos por longas distâncias.
