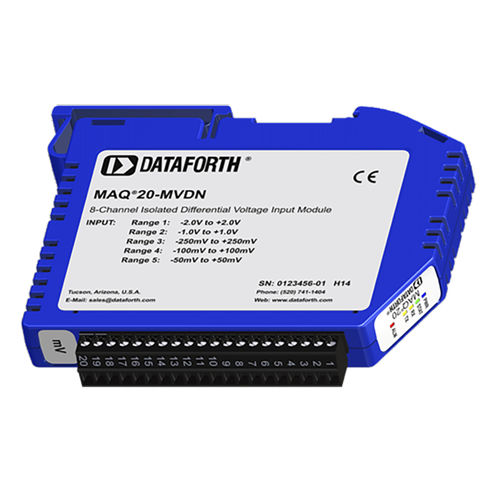

Módulo de processamento de sinais com entradas analógicas MAQ20-MVDN

de tensãopara trilho DINem mV

Os módulos de entrada analógica de tensão e corrente MAQ20 fazem interface com uma vasta gama de sensores e equipamentos de volt, milivolt e miliamperes utilizados em aplicações industriais e de teste e medição. Eles oferecem entrada diferencial de 8 canais ou entrada de terminação única de 16 canais para medição precisa de sinais de tensão e corrente. Todos os canais são configuráveis individualmente para gama, limites de alarme e cálculo da média para corresponder às aplicações mais exigentes. Os alarmes Alto, Baixo, Alto-Alto e Baixo-Baixo fornecem funções essenciais de monitorização e aviso para garantir um fluxo de processo ótimo e um funcionamento à prova de falhas. A filtragem passa-baixo por hardware em cada canal permite a rejeição de frequências de linha de 50 e 60 Hz. As ligações de E/S de campo são efectuadas através de um bloco de terminais conectável com quatro posições previstas para a terminação de blindagens de cablagem. O isolamento de entrada para barramento é de 1500 Vrms e cada canal individual está protegido até uma sobrecarga contínua de 240 Vrms em caso de erros de cablagem inadvertidos. Os canais sobrecarregados não afectam negativamente outros canais no módulo, preservando assim a integridade dos dados. Os canais de um módulo podem ser activados seletivamente para digitalização. Todos os canais estão activados por predefinição; no entanto, os canais não utilizados podem ser desactivados para aumentar a taxa de amostragem dos canais activados. As faixas de entrada podem ser selecionadas por canal. Os módulos MAQ20-MVDN, -VDN e -VSN têm cinco faixas de entrada selecionáveis pelo usuário; os módulos MAQ20- IDN e -ISN têm duas. São permitidas faixas acima e abaixo da faixa até 2% além dos valores de entrada especificados, e a precisão é garantida para ±f.s.
