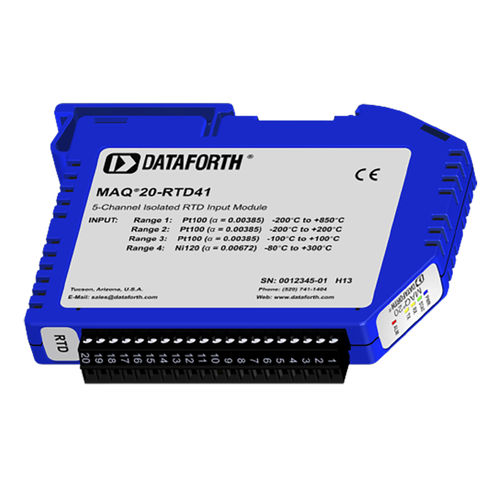

Módulo de processamento de sinais com entradas analógicas MAQ20-RTD41

para RTDpara trilho DIN4 terminais

São oferecidos dois módulos de entrada de resistência MAQ20. Um faz interface com sensores de 3 fios e tem 6 canais de entrada; o outro faz interface com sensores de 4 fios e tem 5 canais de entrada. O módulo de 3 fios faz interface com 3 tipos de sensores: 100Ù Pt e 120Ù Ni RTDs, e potenciómetros; o módulo de 4 fios faz interface com 100Ù Pt e 120Ù Ni RTDs. São utilizadas fontes de corrente de precisão e de baixa magnitude para minimizar o auto-aquecimento do sensor e cancelar os erros de resistência do condutor quando se utilizam sensores de 3 fios. Todos os canais são configuráveis individualmente para sensor, gama, alarmes e cálculo da média para corresponder às aplicações mais exigentes. Os alarmes Alto, Baixo, Alto-Alto e Baixo-Baixo fornecem funções essenciais de monitorização e aviso para garantir um fluxo de processo ótimo e aplicações à prova de falhas. A filtragem passa-baixo por hardware em cada canal permite a rejeição de frequências de linha de 50 e 60 Hz. As ligações de E/S de campo são efectuadas através de um bloco de terminais conectável com posições designadas para a terminação de blindagens de cablagem. O isolamento de entrada para barramento é de 1500 Vrms e cada canal individual está protegido até uma sobrecarga contínua de 240 Vrms em caso de erros de cablagem inadvertidos. Os canais sobrecarregados não afectam negativamente outros canais no módulo, o que preserva a integridade dos dados.
