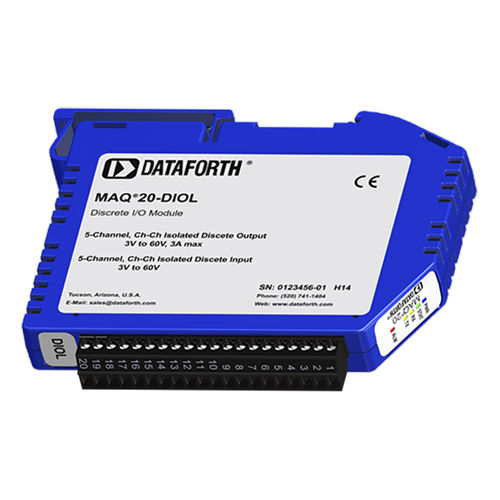

Módulo E/S analógico MAQ20-DIOL

multicanalpara trilho DIN

O módulo de entrada/saída discreta MAQ20-DIOL tem 5 canais de entrada discreta isolados e 5 canais de saída discreta isolados. Os canais de entrada aceitam sinais de 3 a 60 VDC e os canais de saída comutam sinais de 3 a 60 VDC com uma carga até 3 A. Os canais de saída discreta têm estados de saída predefinidos configuráveis pelo utilizador, que são definidos ao ligar ou ao reiniciar o módulo. Para além de executar E/S discretas padrão, os canais podem ser configurados para executar sete funções especiais: Contador de impulsos/frequência, contador de impulsos/frequência com debounce, medição de forma de onda, tempo entre eventos, gerador de frequência, modulação de largura de impulsos (PWM) e gerador de um disparo. Podem ser executadas até quatro funções especiais em simultâneo. Os alarmes Alto, Baixo, Alto-Alto e Baixo-Baixo fornecem funções essenciais de monitorização e aviso para garantir um fluxo de processo ótimo e aplicações à prova de falhas. As ligações de E/S de campo são efectuadas através de um bloco de terminais conectável. O isolamento de entrada para barramento é de 1500 Vrms e o isolamento de canal para canal é de 300 Vrms. Cada canal individual tem uma sobrecarga contínua e proteção de ligação inversa em caso de erros de ligação inadvertidos.
