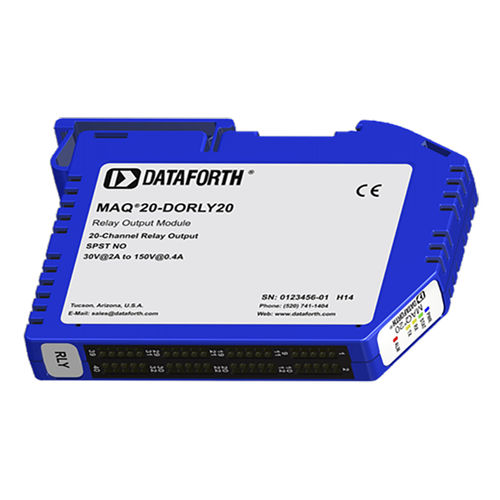

Módulo de saída com saída de relé MAQ20-DORLY20

analógico8 saídas de reléde automação

O módulo MAQ20-DORLY20 tem 20 canais de saída de relé de bloqueio SPST isolados que podem alternar entre 2A a 30V e 0,4A a 150V. Cada canal tem leitura do estado do contacto para verificar o estado físico da saída. Os relés podem ser controlados individualmente ou em blocos e têm estados de saída predefinidos configuráveis pelo utilizador, que são definidos após o arranque, perda de energia e reinicialização do módulo para garantir um funcionamento à prova de falhas em aplicações críticas. O controlo do estado do relé pode ser definido pelo utilizador como lógica padrão ou invertida. As saídas de campo isoladas são concebidas para ambientes industriais adversos e têm tempos de comutação rápidos. As funções avançadas de saída SPDT, DPDT, Matriz de pontos cruzados 4x5, Multiplexador diferencial de 8 canais, Multiplexador 20:1 e Modo nulo são configuradas com cablagem de bloco de terminais de campo externo e controladas por comandos de módulo. As ligações de saída de campo são efectuadas através de blocos de terminais de mola de alta densidade. A energia de reserva é armazenada e utilizada para um encerramento previsível para estados de relé definidos pelo utilizador em caso de perda de energia do módulo. O isolamento de saída para o barramento é de 1500 Vrms e cada canal individual está protegido até 150 Vrms de sobrecarga contínua em caso de erros de cablagem inadvertidos. o isolamento de 150Vrms de canal para canal dá ao módulo a capacidade de controlar equipamento com ou sem bases de sinal comuns ou diferentes peças de equipamento com múltiplos potenciais de referência. A elevada contagem de canais dentro do pacote estreito do módulo proporciona uma funcionalidade excecional, preservando o valioso espaço de montagem. A elevada densidade minimiza o custo por canal, resultando em soluções de controlo económicas.
