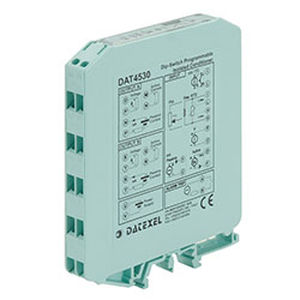

Conversor analógico DAT4530-AC

voltagem / correntecom1 entrada analógicauniversal

O conversor universal isolado DAT4530/AC é capaz de medir e linearizar sinais de tensão, corrente e resistência, potenciómetros e o conversor standard termopares e RTDs com, se necessário, a compensação da junção fria, a compensação dos fios. Para a entrada mV, V e mA é possível definir um para a amostragem rápida (opção HS) ou para extrair a raiz quadrada do sinal medido (opção SQRT). Em função da programação, o valor de são convertidos em um sinal de corrente ou tensão nas duas saídas. Além disso, um contato de saída está disponível como alarme de disparo. O dispositivo garante alta precisão e estabilidade de desempenho tanto em relação ao tempo como à temperatura. A programação é feita pelo dip-switch localizado na janela lateral do armário. Por meio de dip-switches é possível selecionar a entrada tipo e gama e o tipo de saída sem recalibrar o dispositivo. Além disso, por Computador Pessoal o usuário pode programar todos os parâmetros do dispositivo para sua própria necessidade e as configurações do alarme de viagem. O isolamento galvânico de 1500 Vac em todos os sentidos (entrada, saídas e fonte de alimentação) elimina os efeitos de todos os loops de terra eventualmente existentes e permite que o utilização do conversor em condições ambientais pesadas encontradas em aplicações industriais. Ele está alojado em um invólucro de plástico de 12,5 mm de espessura, adequado para montagem em trilho DIN, em conformidade com as normas EN-50022 e EN-50035.
