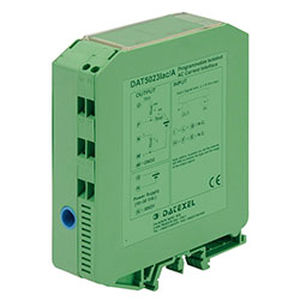

Conversor de sinal DAT5023Iac-D

com1 entrada analógicacom 1 saída analógicapara trilho DIN

O conversor DAT 5023Iac foi concebido para detectar o valor TRMS do sinal de corrente CA de 0÷5 A a 0÷60 A aplicado à sua entrada, fornecendo um sinal de saída de tensão ou corrente. O usuário pode programar as faixas de entrada e saída com os interruptores DIP apropriados disponíveis após abrir a porta adequada localizada na lateral do dispositivo. A regulação dos valores Zero e Span é feita pelos potenciómetros ZERO e SPAN localizados na parte superior do dispositivo. O isolamento de 2000 Vac entre a fonte de alimentação e a saída elimina os efeitos de todos os circuitos de terra eventualmente existentes e permite o uso do conversor em condições ambientais pesadas encontradas em aplicações industriais. A medida do sinal de entrada é executada por um conector cruzado e um transdutor de efeito Hall; isto permite isolar o lado de entrada da saída e da fonte de alimentação.
