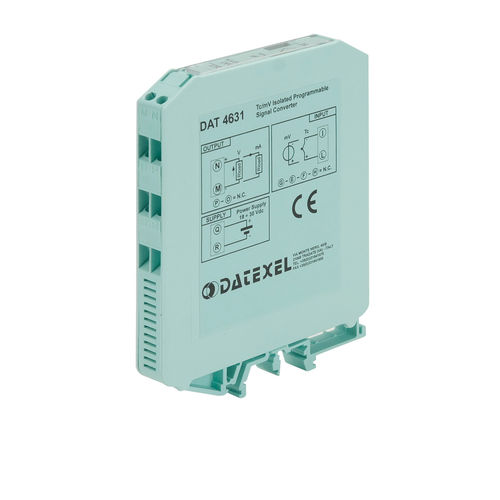

Conversor de sinal DAT4631-A

voltagem / correntedistribuidorde isolamento duplo

O duplicador/conversor isolado DAT 4631 A é capaz de medir e linearizar os termopares padrão com junção fria interna ou externa compensação. Em função da programação, os valores medidos são convertidos em um sinal de corrente ou tensão. O dispositivo garante alta precisão e estabilidade dos desempenhos, tanto em termos de tempo como de temperatura. A programação é feita pelo dip-switch localizado na janela lateral do armário. Por meio de dip-switches é possível selecionar a entrada tipo e gama e o tipo de saída sem recalibrar o dispositivo. Pelo Computador Pessoal o usuário pode programar todos os parâmetros do dispositivo para a sua própria necessidade; a configuração pelo PC permite programar os dois saídas com dois ajustes independentes. Para sensores de termopar é possível definir a Compensação de Junção Fria (CJC) como interna ou externa. Além disso, está disponível a opção de alarme para interrupção do sinal (burn-out) que permite definir o valor de saída como alto ou baixo fora da escala. O isolamento galvânico de 1500 Vac em todos os sentidos (entrada, saídas e fonte de alimentação) elimina os efeitos de todos os loops de terra eventualmente existentes e permite que o utilização do conversor em condições ambientais pesadas encontradas em aplicações industriais. O DAT 4631 A está em conformidade com a Directiva UL 61010-1 para o mercado dos EUA e com a Directiva CSA C22.2 No 61010-1 para o mercado canadiano. Ele está alojado em um invólucro de plástico de 12,5 mm de espessura, adequado para montagem em trilho DIN, em conformidade com as normas EN-50022 e EN-50035.
