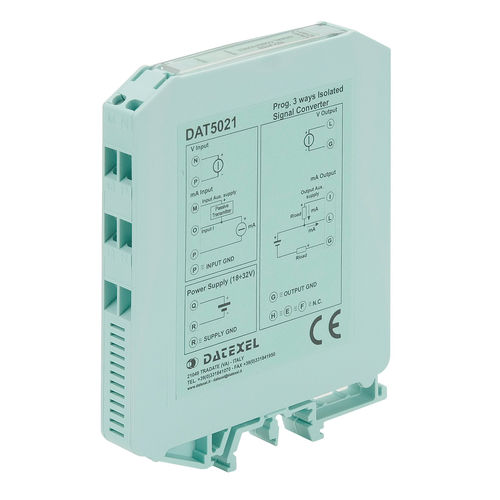

Conversor de sinal DAT5021

voltagem / correntecom1 entrada analógicacom 1 saída analógica

O conversor DAT 5021 foi concebido para fornecer à sua saída um sinal de tensão ou de corrente proporcional ao valor do sinal normalizado aplicado à sua entrada. O usuário pode programar as faixas de entrada e saída com os interruptores DIP adequados disponíveis após a abertura da porta adequada localizada na lateral do dispositivo (consulte "Entrada tabela de intervalos" e "Tabela de intervalos de saída"). Na parte superior do dispositivo há o led PWR para sinalizar a condição correta da fonte de alimentação e os potenciômetros ZERO e SPAN para a regulagem de Zero e Valores Span. O isolamento de 1500 Vac entre entrada, fonte de alimentação e saída elimina os efeitos de todos os circuitos de terra eventualmente existentes e permite o uso do conversor em condições ambientais pesadas encontradas em aplicações industriais. O DAT 5021 fornece no lado da entrada uma fonte de alimentação auxiliar para ligar os circuitos de corrente activa e passiva. Além disso, fornece no lado da saída uma fonte de alimentação auxiliar para conectar cargas ativas e passivas. O DAT 5021 está em conformidade com a Directiva UL 61010-1 para o mercado dos EUA e com a Directiva CSA C22.2 No 61010-1 para o mercado canadiano. Ele está alojado em um invólucro de plástico de 12,5 mm de espessura, apropriado para montagem em trilho DIN, de acordo com as normas EN-50022 e EN-50035.
