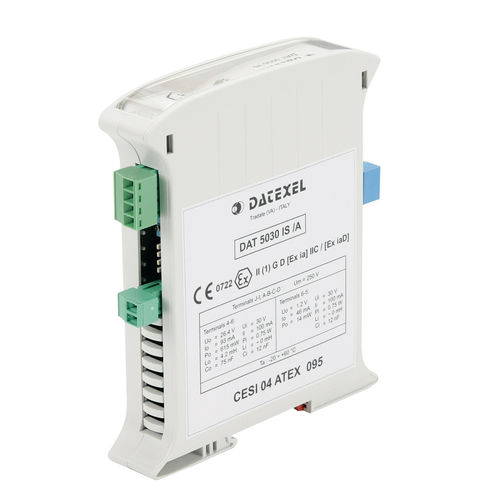

Barreira de segurança de segurança intrínseca DAT5030-IS-A

via única

O dispositivo DAT 5030 IS/A é uma barreira de segurança intrinsecamente isolada galvânica, definida como "Aparelho Associado" A entrada pode medir loops de corrente de 0-20 mA ou 4-20 mA, tanto no modo ativo como passivo; a fonte de alimentação auxiliar está disponível para alimentar o loop de corrente através de a zona perigosa (ZONA 0). A medida é convertida na saída como sinal de tensão (0-10V ou 2-10V) ou sinal de corrente (0-20mA ou 4-20mA) loop de corrente ligado à saída. A faixa de entrada e saída pode ser ajustada por meio do dip-switch disponível na lateral do armário (ver tabela de configuração). A calibração do dispositivo pode ser feito por meio de aparador (ZERO e SPAN) disponível na lateral do gabinete. O DAT 5030 IS tem um isolamento de 3 vias: a entrada (ligada a dispositivos de áreas perigosas) é 2000 Vac isolada da fonte de alimentação e da saída (ligada a uma área segura); a fonte de alimentação e a saída são 1500 Vac isolados entre eles. O dispositivo deve ser alimentado com uma tensão entre 20 e 30 Vdc; o led verde "PWR" aceso indica a fonte de alimentação correcta.
