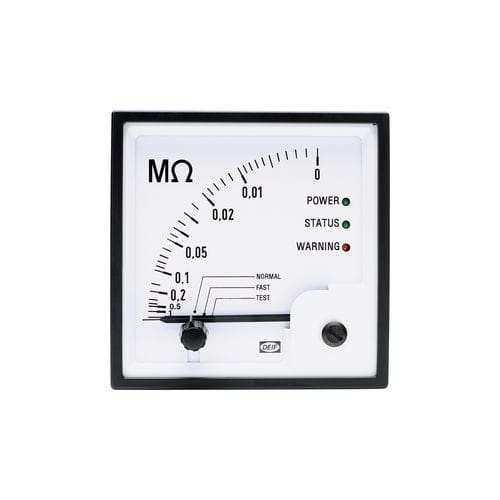

Dispositivo supervisor de isolamento CA/CC SIM-Q MKII

CC

O SIM-Q MKII é particularmente adequado para a monitorização de topo de redes AC/DC caracterizadas por uma elevada capacitância de fuga. Uma versão de baixa frequência (LF) do SIM-Q MKII está disponível para sistemas de propulsão com variações de frequência de 5-20Hz. O SIM-Q MKII utiliza um método de medição patenteado, em que uma tensão de ±25 V CC é sobreposta ao sistema que está a ser monitorizado. Para poder eliminar a influência das capacitâncias da rede monitorizada e dos componentes AC/DC, o SIM-Q MKII efectua um ciclo de medição automático que os compensa. A capacidade do SIM-Q MKII para medir grandes capacitâncias resulta em longos ciclos de medição devido à carga e descarga da capacitância de fuga da rede. Para garantir um produto de reação rápida durante a deteção de falhas, o SIM-Q MKII foi equipado com três modos seleccionáveis para um desempenho ótimo: - Modo normal (tipo IMD: AC/DC) Ciclos de medição longos e tempo de resposta relativamente longo, mas imune a perturbações. Dependendo da capacitância e dos níveis DC, o tempo de resposta pode ser entre 10 e 7.000 segundos (2 horas). - Modo rápido (tipo IMD: AC) Tempo de resposta curto. Utilizado para a localização de falhas quando vários grupos têm de ser ligados/desligados. A medição não compensa os níveis de capacitância e DC! - Modo de teste Utilizado para auto-teste da função de aviso/relé e ajuste do ponto de regulação. Quando o modo é selecionado, o relé é ativado e o medidor mostra o valor real do ponto de ajuste. Utilize o botão na parte de trás da caixa para ajustar o ponto de regulação para o valor pretendido e, em seguida, seleccione o modo de monitorização para medição.
