Módulo E/S digital PE3 series

analógicoEthernetpara trilho DIN

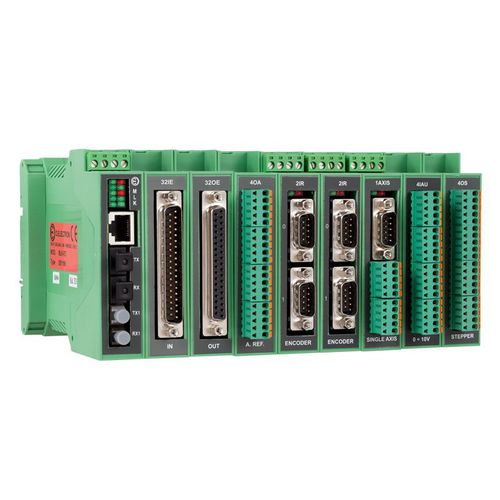

O controlo numérico Z32 pode trocar informações de e para a máquina através de periféricos I/O que podem ser montados diretamente no Master Link (MLK-FZ), ou num nó de expansão PE3-ILK. Os nós de expansão são ligados ao Master Link através do bus de comunicação de fibra ótica Z-Link. PLACA DE EXPANSÃO PE3-ILK Z-LINK A placa PE3-ILK é utilizada quando é necessário adicionar um nó de expansão no barramento de comunicação Z-Link que é utilizado para encaminhar informações de e para o CNC Z32 através da placa Master Link. Os casos em que isto pode ocorrer são: Para distribuir módulos de E/S PE3 em máquinas de grande porte A placa Master Link é utilizada pela placa de expansão para os canais Z-Star2 que são utilizados para ligar os accionamentos digitais D.Electron à Z32 O número de módulos PE3 a instalar é superior a 8 Está a utilizar uma placa MLKSD2 Master Link do sistema Slim e também pretende utilizar módulos PE3 A placa de expansão PE3-ILK é: Conectada ao barramento Z-Link através de fibra ótica Enclausurada numa caixa de plástico Montagem em calha DIN - EN 50022 (calha Omega) Pode ser instalado até uma distância máxima de 30 m de uma placa Master Link, ou de outro nó Z-Link PRINCIPAIS TIPOS DE MÓDULOS PE3: Os periféricos PE3 são constituídos por vários módulos livremente configuráveis para serem montados lado a lado, até um máximo de 8, diretamente no Master Link MLK-FZ quando este não monta expansões de canais Z-Star2 ou num módulo PE3-ILK; neste caso, o primeiro módulo é sempre o módulo ILK, que fornece a interface de fibra ótica com o Z-Link. Os módulos PE3 são configurados via software e não requerem qualquer tipo de intervenção de hardware por parte do instalador.
