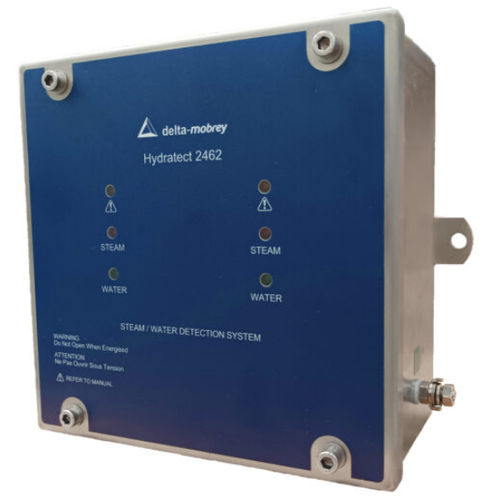

Sistema de monitoramento de potência Hydratect 2462

de nívelde condutividadede água

Detecção de vapor e água na sonda de condutividade Uma alternativa electrónica aos interruptores de nível de água convencionais para instalações de elevação de vapor. O Hydratect pode ser utilizado numa grande variedade de situações sempre que a detecção de água ou vapor seja vital para o funcionamento seguro e eficiente de uma instalação. A unidade de controlo Hydratect 2462 fornece processamento de sinal para dois eléctrodos. Cada canal monitoriza o estado do seu eléctrodo associado. São utilizados quatro condutores entre a unidade de controlo e cada eléctrodo para que possa diferenciar entre vapor, água, curto-circuito e circuito aberto. Um LED verde indica água, um LED vermelho indica vapor, e um LED âmbar indica uma condição de falha. Cada canal tem um relé de estado para indicar água ou vapor, e um relé de falha que irá desenergizar sobre uma condição de falha. Os dois canais são completamente independentes, tendo fontes de alimentação separadas, processamento de sinais e detecção de falhas. As saídas do relé podem ser ligadas externamente para um esquema de disparo "um em dois" ou "dois em dois". Um sistema Hydratect 2462 consiste em eléctrodos que são instalados em inserções que são soldadas na tubagem. Alternativamente, os colectores podem ser fornecidos para desenhar com inserções já no local. Os eléctrodos são protegidos por coberturas. Um cabo de especificação militar de alta temperatura liga cada eléctrodo à unidade de controlo do Hydratect. Uma aplicação típica para assegurar TWIP (Turbine Water Induction Protection) é a detecção do nível de condensado em vasos de drenagem (vasos de condensação). O Hydratect pode ser utilizado para dar cumprimento ao ASME TDP-1, Prevention of Water Damage to Steam Turbines Used for Electric Power Generation: Centrais alimentadas por combustível fóssil.
