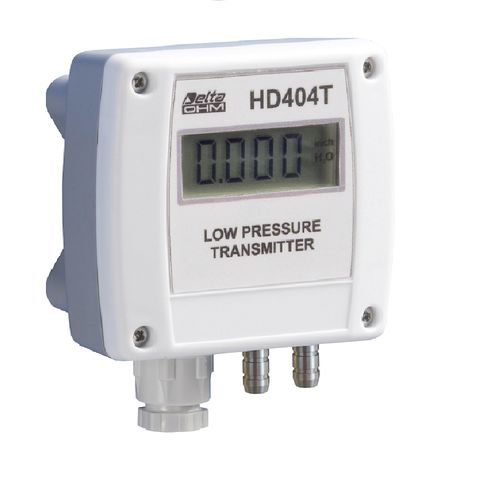

Transmissor de pressão relativa HD 404T series

diferencialde silícioanalógico

A série de transmissores HD404T é capaz de medir pressões relativas com referência à atmosfera ou diferencial na gama: -de 50 a 1000 Pa (de 0,2" H2O a 4" H2O) para as versões com saída analógica; -250 Pa / 1000 Pa / 100 mbar para as versões com saída RS485 Modbus-RTU. A série utiliza um sensor de silício do tipo "micro-machined" compensado em temperatura que possui uma excelente linearidade, repetibilidade e estabilidade ao longo do tempo. O sinal de saída do sensor é amplificado e convertido, consoante o modelo, numa saída analógica de corrente padrão (4-20 mA) e numa saída analógica de tensão (0-10 V), ou numa saída digital RS485 Modbus-RTU, que pode ser transmitida a longas distâncias com uma elevada imunidade ao ruído. Nos modelos com saída analógica, é possível escolher, através de um dip switch, entre duas gamas de medição, de modo a selecionar a escala ideal para cada aplicação. As aplicações típicas da série HD404... são: Monitorização de salas limpas Controlo de filtros Medição de caudal Controlo de ar condicionado Controlo da ventilação Normalmente, os transmissores de baixa pressão são susceptíveis à orientação pela qual são montados. Na série HD404T está disponível um circuito especial de auto-zero, que equaliza periodicamente a pressão diferencial no sensor de entrada e corrige o desvio; os transmissores, fornecidos com este circuito, são insensíveis à posição de montagem. Além disso, o circuito compensa o envelhecimento do auto-zero e o desvio do zero do sensor às mudanças de temperatura: praticamente elimina a manutenção.
