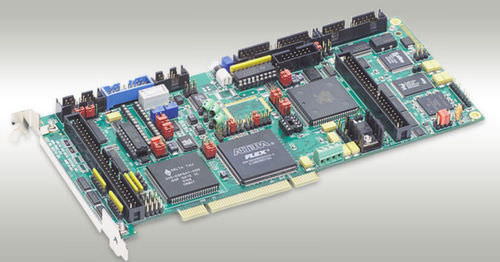

Placa de controlo de motor de 2 eixos PMAC Mini PCI

de 8 eixosembutidaPID

O mini PCI de PMAC é uma compacta, uma versão de 2 linhas centrais da 1) família de PMAC ((a menos que os acessórios são adicionados para expandir o número de machados). Pode ser usado no entalhe do PCI de um PC como uma placa metade-feita sob medida (230 milímetros, 9" por muito tempo) ou pode ser comunicações de série de utilização autônomas usadas para a instalação e/ou o controle de aplicativo. Os programas para o mini PCI de PMAC (movimento e programas do PLC) são 100% compatível com outras versões do Não-turbocompressor PMAC. O PC pode comunicar-se a PMAC através do entalhe do PCI ou através de uma porta de série RS-232 ou RS-422 se a operação autônoma (isto é sem um PC) é desejada. CARACTERÍSTICAS DE HARDWARE 40 processador central do megahertz DSP563xx (opção 5AF) 128k x 24 zero-espera-estados internos SRAM memória Flash 8 de 512k x para o backup dos firmware e do usuário A versão liberada a mais atrasada dos firmware RS-232 relação de série, relação de ônibus do PCI de 33 megahertz circuitos da relação da linha central de 2 canais, cada um que inclui: 1) saída análoga de 16 bits de +/-10V 2) (quadrilátero do AB com índice) diferencial 3-channel/único-terminado entradas do codificador 1) 4 bandeiras da entrada, 2 bandeiras da saída Relação a 4 CAD de série de 16 bits externos 2 diferenciais adicionais de 3 canais (quadrilátero do AB com índice)/única entrada terminada do codificador Exposição, I/O muxed, portos diretos da relação do I/O Porto da expansão protegida Cristal do pulso de disparo com +/--100 precisão do ppm Algoritmos servo de PID/notch/feedforward garantia de 1-ano da data da expedição Uma CD-ROM por um grupo de 1 a 4 PMACs na expedição (cabos, placas de montagem, conectores de acoplamento não incluídos)
