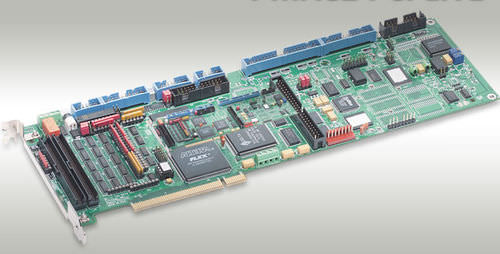

Placa de controlo de motor de 8 eixos PMAC2 PCI LITE

servomotorde passoembutida

PMAC2 O PCI Lite é um membro da família PMAC2 das placas aperfeiçoadas para a relação ao sinewave três ou quatro ou às movimentações servo diretas de PWM e às movimentações deslizantes do pulso-e-sentido. Tem quatro canais de circuitos servo da relação, mas seu software é capaz de oito machados do controle. Os programas escritos para PMAC2 PCI Lite são com PMAC2 o PC e o PMAC2 mini. PMAC2 O PCI Lite é um cartão de expansão sem redução do ônibus do PCI. O PC pode comunicar-se a PMAC através do entalhe do PCI ou através de uma porta de série RS-232 ou RS-422 se a operação autônoma (isto é sem um PC) é desejada. CARACTERÍSTICAS DE HARDWARE 40 processador central do megahertz DSP563xx 128K x 24 memórias ativas de SRAM do zero-espera-estado memória Flash 8 de 512K x para o backup e os firmware do usuário A versão liberada a mais atrasada dos firmware (exige V1.17 ou uns firmware mais novos) Relação RS-232/422 de série, relação de ônibus do PCI de 33 megahertz (PC) Circuitos da relação da linha central de quatro canais, cada um que inclui: Três grupos do sinal do comando da saída, configuráveis como qualquer um: 1) Dois córregos de dados de série a DACs externo, 1 pulso-e-sentido 2) Três pares da parte-e-parte inferior de PWM diferencial 3-channel/entrada único-terminada do codificador Nove bandeiras da entrada, duas bandeiras da saída Relação a dois CAD de série externos, 8 a 18 bocados Circuitos suplementares da relação de dois canais, cada um que inclui: 1) diferencial 2-channel/entrada único-terminada do codificador 2) Um grupo do sinal do comando da saída pulso-&-sentido ou de parte-e-parte inferior de PWM pares Exposição, I/O muxed, portos diretos da relação do I/O Porto da expansão protegida Cristal do pulso de disparo com precisão do ± 100 ppm Algoritmos servo de PID/notch/feedforward garantia de 1-ano da data da expedição
