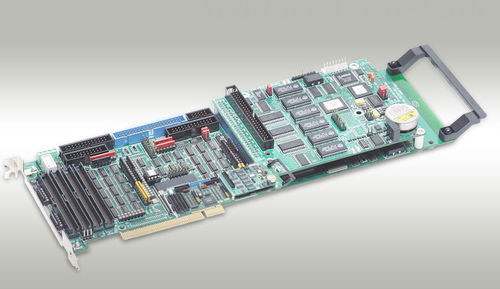

Placa de controlo de motor multieixos TURBO PMAC2 PCI

de passointegradaPCI

O PCI do turbocompressor PMAC2 é um membro da família do turbocompressor PMAC das placas aperfeiçoadas para a relação ao sinewave ou às movimentações servo diretas-PWM e às movimentações deslizantes do pulso-e-sentido. É capaz de 32 machados do controle. Pode ter até oito canais de circuitos a bordo da relação da linha central. Pode igualmente apoiar até 32 canais de circuitos da relação da linha central da fora-placa através de seu porto da expansão, conectados às placas do AIA-formato ACC-24P ou ACC-24P2 (as placas ACC-24 no formato do PCI não estão ainda disponíveis). O PCI do turbocompressor PMAC2 é um cartão de expansão sem redução do PCI-ônibus, com uma placa de reboque pequena que contém a placa de processador central. Esta placa de reboque ocupa a parte do entalhe seguinte, mas o ½ - as placas feitas sob medida são permitidas neste entalhe seguinte. Quando o turbocompressor PMAC2-PCI for capaz de comunicações do ônibus do PCI, pode igualmente ser autônomo operado e pode ser comunicado com sobre uma porta de série RS232 ou RS422. CARACTERÍSTICAS DE HARDWARE 80 processador central do megahertz DSP56303 (120 equivalente do megahertz PMAC) 128K x memória compilada/montada de 24 SRAM do programa (5C0) 128K x 24 memórias dos dados de usuário de SRAM (5C0) memória Flash 1M x 8 para o backup do usuário & os firmware (5C0) A versão liberada a mais atrasada dos firmware Relação de RS-232serial, relação de ônibus do PCI (PC) Uma relação MACRO IC de 16 nós Circuitos da relação da linha central de quatro canais, cada um que inclui: Três grupos do sinal do comando da saída, configuráveis como qualquer um: 1) Dois córregos de dados de série a DACs externo, um pulso-e-sentido 1) Três pares da parte-e-parte inferior de PWM diferencial 3-channel/entrada único-terminada do codificador Nove bandeiras da entrada, duas bandeiras da saída Relação a dois CAD de série externos, 8 a 18 bocados
