Servoconversor CA PWM series

com modulação de largura de pulsode 2 eixos

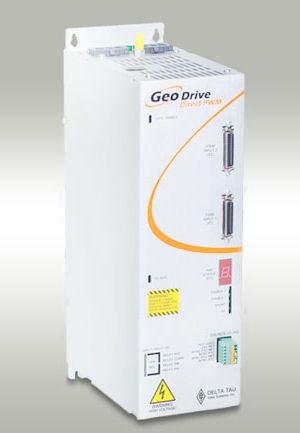

O Geo Direct PWM Drive é um amplificador PWM Direct de 2 eixos controlado diretamente por um controlador PMAC2, Turbo PMAC2 ou Power PMAC. A interface direta-PWM aceita os sinais de liga/desliga do transistor de alimentação real do controlador PMAC2 ou Power PMAC, enquanto fornece feedback digital de corrente de fase e status do inversor ao controlador para operação em circuito fechado. A interface para o amplificador de PWM direto é através de um cabo padrão estilo Mini-D de 36 pinos. O inversor não executa funções de controle por si só (PMAC fecha o loop para o amplificador), mas tem suas próprias características de proteção. A instalação, manutenção e substituição do inversor são simplificadas porque há menos fiação (feedback de posição e E/S não estão conectados ao inversor) e não há variáveis a serem definidas ou programas a serem instalados no inversor. O controlo totalmente centralizado (controlado por PMAC) significa que todos os ganhos e definições são efectuados no PMAC; não é necessária qualquer configuração de software do conversor de frequência. Nenhuma realimentação de posição ou sinalizadores de eixo são necessários no inversor; eles conectam diretamente ao PMAC.
