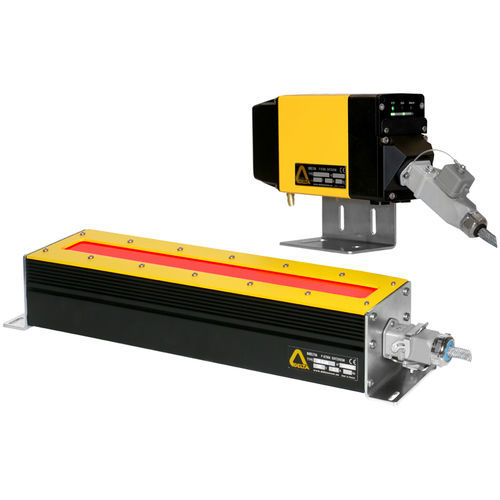

Detector de porosidade DTR540 / EMR-C

O recetor DTR540 é um detetor de matriz de fotodíodos linear. Em associação com o emissor de LED vermelho EMR-C, é capaz de detetar o orifício de soldadura feito para localizar a soldadura de ligação entre duas tiras. O recetor é composto por uma lente, um conjunto de díodos lineares e uma unidade de processamento, encerrados numa caixa de alumínio fundido. A imagem da área visualizada é focada no conjunto de díodos. A saída do recetor DTR540 muda quando um orifício é visto dentro do campo de visão com o emissor de luz EMR-C no fundo. A DELTA oferece dois modelos de detetor de furos de soldadura para satisfazer diferentes possibilidades de deteção de soldadura: - DTS240/EMR-M: para aplicação padrão, desvio do furo inferior a 340 mm e tira cobrindo completamente o emissor. - DTR540/EMR-C: para aplicação com grande variação na posição do furo ou largura estreita e tira descentrada (substituindo o anterior DTR340), ou deteção de 2 furos ao mesmo tempo (substituindo o anterior DTR522).
