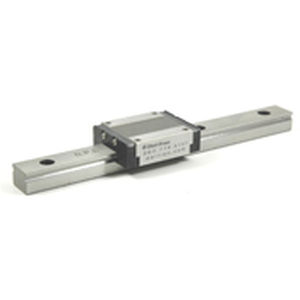

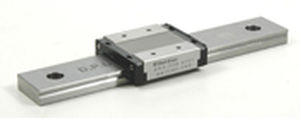

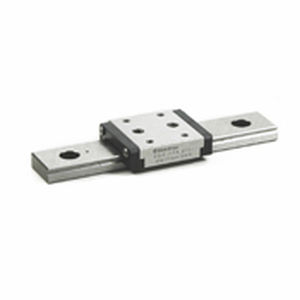

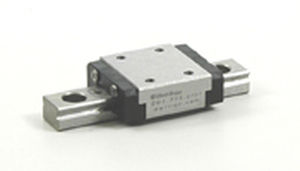

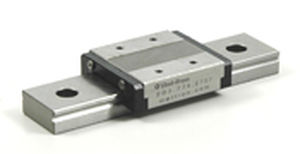

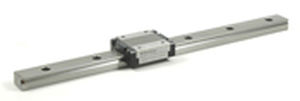

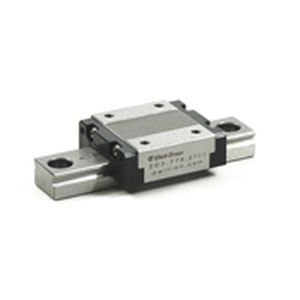

Guia linear com patim de esferas recirculantes BSG12W-1-110

de precisãoem açocompacta

Guias deslizantes de esferas recirculantes (BSG-W) Família: BSG12W Modelo: BSG12W-1-110 Preço: R$ 165,00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 12 (0.472) B : 30 (1.181) L2 : 39 (1.535) L1 : 35.3 (1.39) W : 4.5 (.177) P1 : 21 (0.827) P2 : 12 (0.472) S1 : M2.6 e1 : 3 (0.118) L3 : 28.4 (1.118) W2 : — S2 : — e2 : — b : 9 (0.354) Classificação de Carga Básica : kgf (lbf) Dynamic C : 230 (507) Static Co : 340 (750) Dimensões do trilho guia : mm (pol.) P : 30 (1.181) H1 : 7.5 (0.295) C : 18 (0.709) B1 : 9 (0.354) B2 : — W1 : 6 (0.236) d x G x h : 3,5 x 6 x 4,5 (.138 x .236 x .177) Tipo S3 N : - N : 10 (0.394) Peso : kgs (lbs) Carro - Lb (kg) : 0,04 (0,088) Trilho guia - Lb/ft (kg/m) : 0,96 (0,645) mm (pol.) Comprimento máximo : 1000 (39,37)
