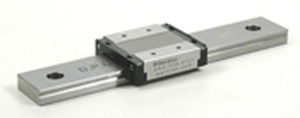

Guia linear com patim de esferas recirculantes BSG10-1-55

em açode precisãocompacta

Guias deslizantes de esferas recirculantes (BSG) Família: BSGS10 Modelo: BSGS10-1-55 Preço: R$ 107,00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 10 (0.394) B : 20 (0.788) L2 : 30.5 (1.2) L1 : 28.1 (1.106) W : 2.5 (0.098) P1 : 15 (0.591) P2 : 10 (0.394) S1 : M3 e1 : 3 (0.118) L3 : 20.4 (0.803) W2 : — S2 : — e2 : — b : 7.8 (0.307) Classificação de Carga Básica : kgf (lbf) Dynamic C : 170 (375) Static Co : 250 (551) Dimensões do trilho guia : mm (pol.) P : 20 (0.788) H1 : 5.5 (0.217) C : 9 (0.354) B1 : 4.5 (0.177) B2 : — W1 : 5.5 (0.217) d x G x h : 3,5 x 6 x 3,5 (.138 x .236 x .138) Tipo S3 N : - N : 7.5 (0.295) Peso : kgs (lbs) Carro - Lb (kg) : 0,02 (0,044) Calha Guia - Lb/ft (kg/m) : 0.31 (0.208) mm (pol.) Comprimento máximo : 1000 (39,37)
