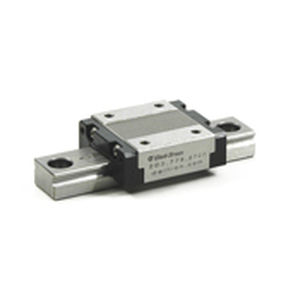

Guia linear com patim de esferas recirculantes BSGS13-1-120

em açode precisãocompacta

Guias deslizantes de esferas recirculantes (BSG) Família: BSGS13 Modelo: BSGS13-1-120 Preço: R$ 132,00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 13 (.512) B : 27 (1.063) L2 : 34 (1.338) L1 : 30 (1.181) W : 3.5 (0.138) P1 : 20 (.788) P2 : 15 (0.591) S1 : M3 e1 : 3.5 (0.138) L3 : 23 (0.906) W2 : — S2 : — e2 : — b : 10 ( 0.394) Classificação de Carga Básica : kgf (lbf) Dinâmica C : 220 (485) Static Co : 320 (705) Dimensões do trilho guia : mm (pol.) P : 25 (0.984) H1 : 7.5 (0.295) C : 12 (0.472) B1 : 6 (0.236) B2 : — W1 : 7.5 (0.295) d x G x h : 3,5 x 6 x 4,5 (.138 x .236 x .177) Tipo S3 N : - N : 10 (0.394) Peso : kgs (lbs) Carro - Lb (kg) : 0,04 (0,088) Calha Guia - Lb/ft (kg/m) : 0.61 (0.41) mm (pol.) Comprimento máximo : 1000 (39,37)
