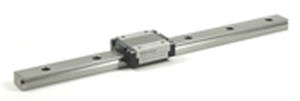

Guia linear com patim de esferas recirculantes BSG16-1-150

de precisãoem açocompacta

Guias deslizantes de esferas recirculantes (RBSG) Família: BSG16 Modelo: BSG16-1-150 Preço: $ 128.00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 16 (.630) B : 32 (1.26) L2 : 42.5 (1.673) L1 : 38.5 (1.516) W : 3.5 (0.138) P1 : 25 (0.984) P2 : 20 (0.788) S1 : M3 e1 : 4 (0.157) L3 : 29.5 (1.161) W2 : — S2 : — e2 : — b : 12 (0.473) Classificação de Carga Básica : kgf (lbf) Dynamic C : 370 (815) Static Co : 550 (1212) Dimensões do trilho guia : mm (pol.) P : 40 (1.575) H1 : 9.5 (0.374) C : 15 (0.591) B1 : 7.5 (0.295) B2 : — W1 : 8.5 (0.335) d x G x h : 3,5 x 6 x 4,5 (.138 x .236 x .177) Tipo S3 N : - N : 15 (0.591) Peso : kgs (lbs) Carro - Lb (kg) : 0.06 (0.132) Calha Guia - Lb/ft (kg/m) : 1.02 (.685) mm (pol.) Comprimento máximo : 1900 (74,8)
