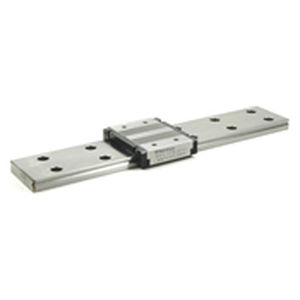

Guia linear com patim de esferas recirculantes BSGS16W-1-230

de precisãoem açocompacta

Guias de deslizamento de esferas largas recirculantes (BSG-W) Família: BSGS16W Modelo: BSGS16W-1-230 Preço: R$ 281,00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 16 (0.63) B : 60 (2.362) L2 : 55.5 (2.185) L1 : 51.2 (2.016) W : 7.5 (0.295) P1 : 45 (1.772) P2 : 20 (0.788) S1 : M4 e1 : 4.5 (0.177) L3 : 42 (1.654) W2 : — S2 : — e2 : — b : 13 (0.512) Classificação de Carga Básica : kgf (lbf) Dynamic C : 500 (1102) Static Co : 720 (1587) Dimensões do trilho guia : mm (pol.) P : 40 (1.575) H1 : 9.5 (0.374) C : 42 (1.654) B1 : 9.5 (0.374) B2 : 23 (.906) W1 : 9 (0.354) d x G x h : 4,5 x 8 x 4,5 (.177 x .315 x .177) Tipo S3 N : - N : 15 (0.591) Peso : kgs (lbs) Carro - Lb (kg) : 0,15 (0,331) Guiamento - Lb/ft (kg/m) : 2,95 (1,982) mm (pol.) Comprimento máximo : 1900 (74,8x)
