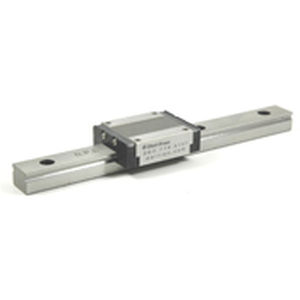

Guia linear com patim de esferas recirculantes BSGS25-1-880

de precisãoem açocompacta

Guias deslizantes de esferas recirculantes (BSG) Família: BSGS25 Modelo: BSGS25-1-880 Preço: R$ 629,00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 25 (0.984) B : 46 (1.811) L2 : 62 (2.441) L1 : 55.7 (2.193) W : 4 (0.157) P1 : 38 (1.496) P2 : 38 (1.496) S1 : M4 e1 : 6 (0.236) L3 : 45.7 (1.799) W2 : — S2 : — e2 : — b : 17.5 (0.689) Classificação de Carga Básica : kgf (lbf) Dinâmica C : 700 (1544) Static Co : 1000 (2205) Dimensões do trilho guia : mm (pol.) P : 60 (2.362) H1 : 15 (0.591) C : 20 (0.788) B1 : 10 (0.394) B2 : — W1 : 13 (0.512) d x G x h : 6 x 9,5 x 8,5 (.236 x .374 x .335) Tipo S3 N : - N : 20 (0.788) Peso : kgs (lbs) Carro - Lb (kg) : 0,23 (0,507) Guiamento - Lb/ft (kg/m) : 2,14 (1,438) mm (pol.) Comprimento máximo : 1000 (39,37)
