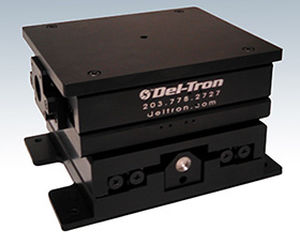

Mesa de coordenadas XY

motorizadade precisãotipo rabo de andorinha

Estágio de Posicionamento Personalizado Outro exemplo do nosso sistema de movimento linear personalizado foi o redesenho de um antigo estágio de encaixe de pomba XY, operado manualmente, usado em equipamentos de prensa de punção de precisão. O objetivo do cliente para automatizar sua prensa de punção criou a necessidade de um sistema de posicionamento controlado por motor personalizado, mantendo a pegada do estágio XY existente. Ao projetar um estágio de posicionamento XY personalizado e usando conjuntos de trilhos com rolos cruzados, os engenheiros da Del-Tron foram capazes de criar um estágio XY personalizado de alta carga que atendesse às suas exigências. Um dos desafios do design foi a necessidade de criar espaço para os motores de passo no espaço existente. Conseguimos isso montando as carcaças dos rolamentos, os parafusos de guia e os acoplamentos do motor internamente em cada eixo, mantendo os requisitos de deslocamento. Uma característica da placa superior intercambiável também foi adicionada para reduzir o tempo de preparação para completar seu sistema de movimento linear personalizado.
