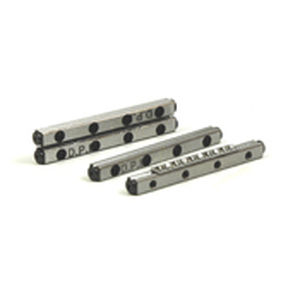

Trilho de guia linear NB-1040de rolos cruzados
Guardar nos favoritos
Comparar
Características
- Tipo
- de guia linear
- Corpo rolante
- de rolos cruzados
- Comprimento do trilho
40 mm
(1,57 in)
Descrição
Conjuntos de trilhos com rodízios cruzados
Família: NB-1000
Modelo: NB-1040
Preço: R$ 173,00
Todas as dimensões em milímetros, salvo indicação em contrário
Dimensões do perfil : mm (pol.)
A : 8.5 (0.335)
B : 4.0 (0.158)
C : 3.9 (0.154)
D : 1.5 (0.059)
S : 1.5 (0.059)
Dimensões de Montagem : mm (pol.)
M : 10 (0.3937)
E : 1.8 (0.0709)
F* : M2
J** : #0
d : 1.65 (0.065)
G : 3.0 (0.118)
H : 1.4 (0.055)
Diâmetro do rolo (D) : 1,5 (0,059)
Distância do rolo (P) : 2,5 (0,098)
Aumento do número de viagens para cada rolo cortado : 5 (.197)
Capacidade de carga de rolos para cada kg de rolo (lbs) : 4 (8.8)
* Tamanho da rosca ** O furo F remove o parafuso para montagem através da rosca
---
