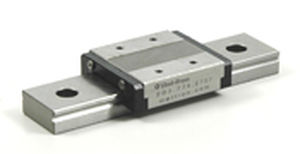

Guia linear com patim de esferas recirculantes BSGS5-1-160

de precisãoem açocompacta

Guias deslizantes de esferas recirculantes (RBSG) Família: BSGS5 Modelo: BSGS5-1-160 Preço: R$ 144,00 Todas as dimensões em milímetros, salvo indicação em contrário O percurso total abaixo é baseado em 1 vagão por trilho Dimensão do carro : mm (pol.) H : 6 (0.236) B : 12 (0.472) L2 : 17 (0.669) L1 : 15.6 (0.614) W : 2 (0.079) P1 : 8 (0.315) P2 : - S1 : M2 e1 : 1.5 (0.059) L3 : 9.8 (0.386) W2 : — S2 : — e2 : — b : 4.5 (0.177) Classificação de Carga Básica : kgf (lbf) Dinâmica C : 44 (96) Static Co : 73 (160) Dimensões do trilho guia : mm (pol.) P : 15 (.591) H1 : 4 (0.157) C : 5 (.197) B1 : 2.5 (.098) B2 : — W1 : 3.5 (.138) d x G x h : 2,4x 3,5 x 1 (.094 x .138 x .039) Tipo S3 N : M2.6 N : 5 (0.197) Peso : kgs (lbs) Carro - Lb (kg) : .003 (0,007) Trilho Guia - Lb/ft (kg/m) : .13 (0.086) mm (pol.) Comprimento máximo : 340 (13,4)
