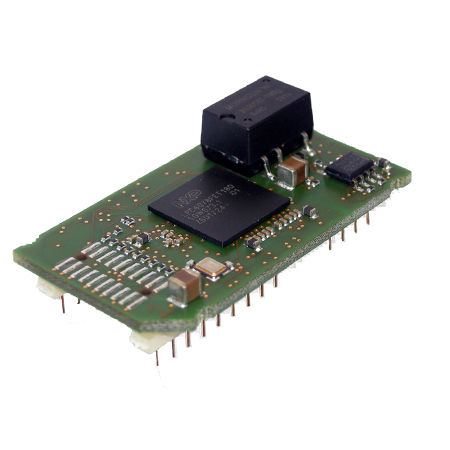

Módulo de comunicação PROFIBUS UNIGATE IC2-PROFIBUS

para transmissão de dadosprogramável

Os poderosos nós de barramento tudo em um UNIGATE IC2 são baseados na tecnologia de processador ARM Cortex-M4 e, portanto, oferecem um salto de desempenho significativo em comparação com a comprovada série UNIGATE IC da Deutschmann. O UNIGATE IC, que consiste em microcontrolador, Flash, RAM e todos os outros componentes como o optoacoplador e o condutor do autocarro, é fornecido numa caixa de 32 DIL cobrindo uma área de 25 mm x 45 mm. A solução integrada pode ser conectada através de uma interface UART ao microcontrolador do dispositivo terminal ou pode operar como autônomo. O desenvolvimento do hardware é reduzido à integração do soquete IC e dos conectores específicos do barramento. Os poderosos nós de bus tudo-em-um podem ser programados através da linguagem de script desenvolvida pela Deutschmann Automation. Portanto, aplicações mais complexas, que não podem ser apresentadas através de uma configuração pura, podem ser mapeadas. O Protocol Developer é uma ferramenta gratuita para a geração do script. Ele é fácil de usar e especificamente otimizado para a comunicação do barramento. Os scripts são executados em todas as variantes do UNIGATE IC. Dados UNIGADO IC2-PROFIBUS: - Interface completa PROFIBUS DP Slave - Reconhecimento automático da taxa de transmissão (9600 bit/s - 12 Mbit/s) - DPV0, DPV1 e DPV2 suportados - Interface PROFIBUS isolada - Arquivo genérico GSD - Até 244 Bytes de entrada e 244 Bytes de saída (comprimento total dos dados 488 Bytes) - UART até 7,5 MBaud - Taxa de transferência SPI-Bus no modo Master: 12 Mbit/s - Taxa de transferência SPI-Bus em modo Slave: 10 Mbit/s
