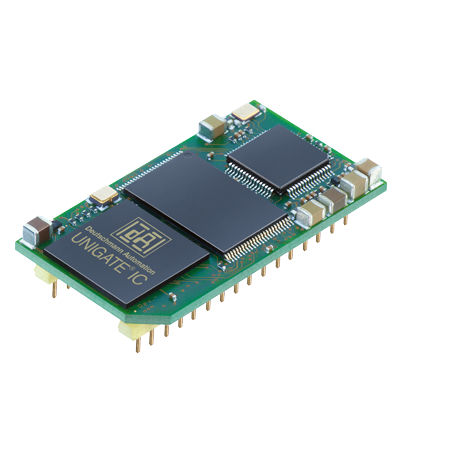

Módulo de comunicação Ethernet/IP UNIGATE IC-EtherNet/IP

As interfaces de comunicação embutidas pré-certificadas podem ser integradas diretamente na eletrônica do dispositivo terminal. Alterações no firmware do dispositivo terminal não são necessárias. Isto é importante, por exemplo, para aqueles dispositivos cujo firmware é certificado e, portanto, não pode ser alterado. Como alternativa às interfaces desenvolvidas pelo próprio cliente, a família UNIGATE IC otimiza os custos de desenvolvimento e o time-to-market do produto final. O UNIGATE IC, que consiste em microcontrolador, Flash, RAM e todos os outros componentes como o optoacoplador e o condutor do autocarro, é fornecido numa caixa de 32 DIL cobrindo uma área de 25 mm x 45 mm. A solução integrada pode ser conectada através de uma interface UART ao microcontrolador do dispositivo terminal ou pode operar como autônomo. O desenvolvimento do hardware é reduzido à integração do soquete IC e dos conectores específicos do barramento. Os poderosos nós de bus tudo-em-um podem ser programados através da linguagem de script desenvolvida pela Deutschmann Automation. Portanto, aplicações mais complexas, que não podem ser apresentadas através de uma configuração pura, podem ser mapeadas. O Protocol Developer é uma ferramenta gratuita para a geração do script. Ele é fácil de usar e especificamente otimizado para a comunicação do barramento. Os scripts são executados em todas as variantes do UNIGATE IC. Dados UNIGATE IC-EtherNet/IP: - - Adaptador EtherNet/IP I/O (Slave) - - 10/100 Mbit/s - - Funções de TI: Servidor Web, servidor FTP - - EtherNet/IP-interface isolada - - 1 execução de porta com transformador integrado - - Execução de 2 portas com interruptor integrado (por exemplo, para encadeamento de margaridas) - - Até 1060 Bytes de dados de entrada e 1060 Bytes de dados de saída - - UART até 520 kBaud
