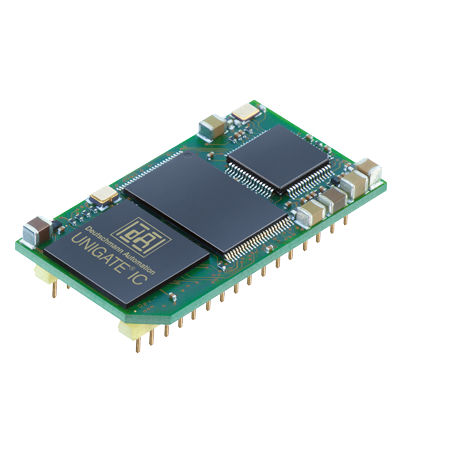

Módulo de comunicação ProfiNet UNIGATE IC-PROFINET

2 portaspara transmissão de dadosprogramável

Poderoso nó de autocarro tudo-em-um As interfaces de comunicação embutidas pré-certificadas podem ser integradas diretamente na eletrônica do dispositivo terminal. Alterações no firmware do dispositivo terminal não são necessárias. O UNIGATE IC, que consiste em microcontrolador, Flash, RAM e todos os outros componentes como o optoacoplador e o condutor do autocarro, é fornecido numa caixa de 32 DIL cobrindo uma área de 25 mm x 45 mm. A solução integrada pode ser conectada através de uma interface UART ao microcontrolador do dispositivo terminal ou pode operar como autônomo. O desenvolvimento do hardware é reduzido à integração do soquete IC e dos conectores específicos do barramento. Os nós de bus podem ser programados através da linguagem de script desenvolvida pela Deutschmann Automation. Portanto, aplicações mais complexas, que não podem ser apresentadas através de uma configuração pura, podem ser mapeadas. O Protocol Developer é uma ferramenta gratuita para a geração do script. Ele é fácil de usar e especificamente otimizado para a comunicação do barramento. Os scripts são executados em todas as variantes do UNIGATE IC. Dados UNIGADO IC-PROFINET - - Interface completa do dispositivo PROFINET IO (Slave) - - 100 Mbit/s full duplex - - Microprocessador de 32-Bit para tempo de resposta rápido - - Interface isolada PROFINET - - 1 execução de porta com transformador integrado - - Execução de 2 portas com interruptor integrado (por exemplo, para encadeamento de margaridas) - - Até 1440 Bytes dados de entrada e 1440 Bytes dados de saída - - UART até 520 kBaud
