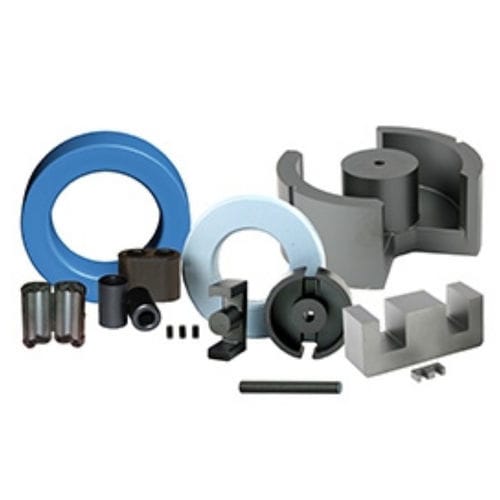

Núcleo de ferrita doce

MnZn

Os ferritas são materiais cerâmicos, homogéneos, compostos de vários óxidos com óxido de ferro como seu principal constituinte. Com base na composição química, os ferrites moles dividem-se em: ferrite de manganês-zinco e ferrite de níquel-zinco. Em cada categoria podem ser fabricados muitos tipos diferentes de material MnZn e NiZn, alterando a composição química ou a tecnologia de fabrico. Manganês-Zinco Ferrites: Este tipo é o mais comum e utilizado em muito mais aplicações do que os ferritas de níquel-zinco. Dentro da categoria MnZn, é possível uma grande variedade de materiais. A selecção do material é principalmente uma função da aplicação que necessita de ser acomodada Ferritas de níquel-zinco: Esta classe é caracterizada pela sua alta resistividade de material, várias ordens de magnitude superior aos ferritas MnZn. A ferrite NiZn é o material de escolha para operar desde l-2 MHz a várias centenas de megahertz. Para cobrir uma tão vasta gama de frequências e diferentes aplicações, um grande número de materiais de níquel-zinco tem sido desenvolvido ao longo dos anos. Alguns produtos químicos do níquel, especialmente os que contêm cobalto, podem ser alterados negativamente por alguns tipos de tensões, tais como choques mecânicos de quedas ou de algumas operações de moagem. As alterações resultantes podem incluir o aumento da permeabilidade e perda do núcleo (diminuição do Q). Estas alterações não podem ser revertidas, mas em alguns casos, uma recozimento térmico a alta temperatura pode restaurar algumas das propriedades iniciais. Geometrias principais: As geometrias do núcleo podem ser adaptadas para satisfazer requisitos magnéticos e mecânicos específicos. Um indutor de alto Q sintonizável dita uma forma de núcleo diferente da utilizada nos transformadores de saída de linha de TV.
