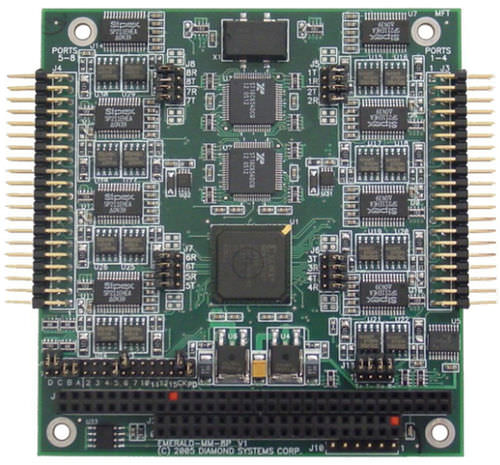

Placa de comunicação PC/104 8 Port | Emerald-MM-8P

Emerald-MM-8P oferece 8 portos de série multi-protocol em um único módulo PC/104 com configurability completo do software através do sistema de exploração. Cada porto pode individualmente ser selecionado para RS-232, RS-422, ou RS-485 sob o controle do software. O local-eco e as modalidades do não-local-eco são suportados para RS-485. Os endereços do I/O e os níveis de interrupção são igualmente programáveis, com a partilha da interrupção disponível para todo o número de portos. Cada porto pode mais ser permitido ou incapacitou no software. Todos os dados de configuração são armazenados em um EEPROM a bordo que seja carregado automaticamente na ligação inicial. Para as aplicações onde os endereços fixos são desejados, quatro grupos de endereços do pré-ajuste estão disponíveis com ajustes da ligação em ponte que cancelam os ajustes programados. A linha terminação para as modalidades RS-422/485 é igualmente jumper-selectable. Emerald-MM-8P oferece 8 linhas digitais convenientes do I/O. O sentido de cada linha é independente programável. O software universal do excitador do diamante fornece o software support para estas linhas digitais do I/O. Dois encabeçamentos do I/O são fornecidos, com os quatro portos de série e as quatro linhas digitais do I/O em cada encabeçamento. A placa opera sobre +5V somente, eliminando a necessidade para uma fonte de +12V que seja exigida frequentemente para a operação do porto de série.
