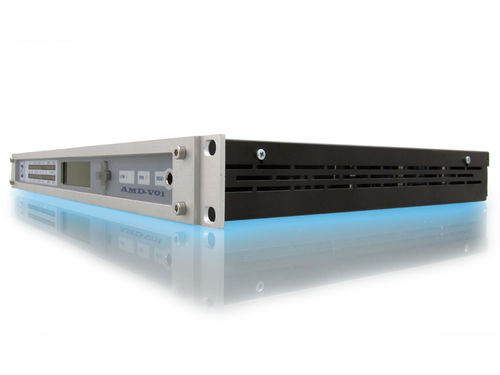

Demodulador TV digital AMD-V01

RF

O AMD-V01 é um desmodulador digital para transmissões de modulação de amplitude em largo espetro na gama de frequências de 200 KHz a 30 MHz. Para além da desmodulação do sinal RF, o AMD-V01 é capaz de fornecer uma série de informações típicas de um aparelho de controlo. A ausência ou o abaixamento do nível da portadora, a ausência de modulação e outros sinais de controlo permitem ao radiodifusor uma fácil implementação de um sistema de controlo simples e fiável. O sinal áudio desmodulado é tratado de forma digital ao longo de todo o percurso de desmodulação. Toda a cadeia, desde o front-end RF até ao BF de saída, é de facto inteiramente digital. A vantagem resultante é apreciada na versatilidade do sistema, capaz de se adaptar a uma variedade de configurações, incluindo filtragem de alta rejeição, medida paramétrica e qualquer outra coisa que possa exigir um cluster feito de processadores dedicados ao processamento digital de sinais em tempo real. Para facilitar as actividades de medição foram também implementados filtros de canal programáveis pelo utilizador, que realizam cortes em frequência a 4,5 KHz, 6 KHz, 15 KHz, 20 KHz e 30 KHz. Estes filtros facilitam, juntamente com a possibilidade de definir o passo de desmodulação em frequência de 1 KHz, todas as actividades relacionadas com a extensão da distorção em relação à que permite realizar curvas particularmente precisas ou o ruído de fundo nível-frequência. No painel frontal do AMD-V01 encontram-se também dois bargraph de precisão que permitem visualizar o nível de áudio e o nível da portadora, nomeadamente no que diz respeito ao medidor de pico de áudio em conformidade com a seguinte especificação de acordo com a norma DIN 45406.
