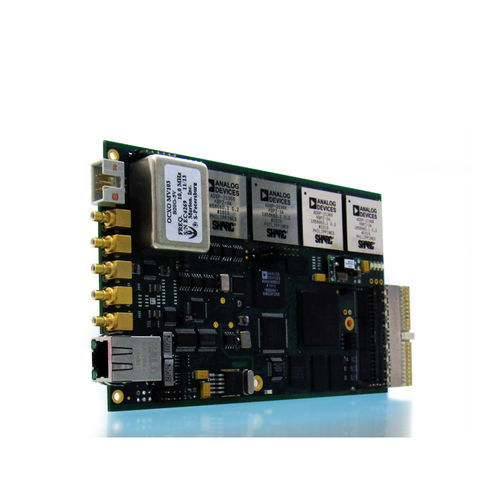

Sistema de aquisição de dados de temperatura cPCI-ACC

de tensãode embutircom E/S digital

A CPCI-ACC é uma placa de processamento em tempo real de alto desempenho na norma cPCI. Na placa existem 4 DSPs a trabalhar num cluster sistólico e uma FPGA para processamento com fios e atividade de microprocessador. A conversão é efectuada através da via analógica IF para digital, em que o sinal analógico é amostrado a partir de AD a 150 MPs/s. O sinal analógico BF também é amostrado, usando um conversor de 2.5MPs/s a 16 bits. O sinal RF é gerado a partir do DDS, onde no seu interior existe um NCO de 1GHz que permite aos utilizadores gerar um vasto espetro de modulações, usando o caminho de dados I/Q proveniente de FPGA/DSPs. É permitida uma vasta gama de aplicações. Um microprocessador baseado em FPGA é desenvolvido usando o núcleo Microblaze ™ XILINX, capaz de gerenciar todas as peças na placa. Uma norma de barramento cPCI totalmente compatível permite aos utilizadores dialogar com mais do que uma placa através de um barramento de dados cPCI. (É necessária uma unidade de microprocessador). O recetor GPS e um OCXO de alta estabilidade garantem que todo o processamento escrito dentro dos FPGS/DSPs é síncrono ou referenciado no tempo através de um servidor NTP incorporado. Na na próxima versão do hardware, a interface física será capaz de cumprir o protocolo PTP e permitir a marcação de tempo de eventos em tempo real que ocorram no S.O. do anfitrião ou que sejam accionados nos conectores SMB externos.
